Pilih bahan skru dan tong dengan memadankan keluli struktur, permukaan kerja dan proses pembuatan dengan mekanisme penggubalan dan kegagalan sebenar. Nombor kekerasan yang lebih tinggi sahaja tidak boleh memberitahu anda sama ada pengganti akan menahan lelasan pengisi, serangan kimia atau sentuhan logam; nyatakan skru dan tong secara berasingan, kemudian sahkan kesesuaiannya sebagai pasangan.
Petikan bahan berguna menerangkan keluli yang membawa beban, permukaan mana yang menerima perlindungan, dan cara permukaan tersebut akan diperiksa. Ia juga harus mengenal pasti keadaan di sebalik pengesyoran. Nama resin yang sama boleh menggambarkan produk yang tidak diisi, sebatian yang diisi mineral atau campuran kitar semula dengan permintaan yang sangat berbeza pada mesin.
Oleh Pasukan Teknikal Industri EJS
Sebelum membandingkan petikan:
- Kenal pasti sama ada bahagian lama menunjukkan lelasan, kakisan, kerosakan sentuhan atau campuran.
- Asingkan keluli asas daripada rawatan permukaan dan aloi kerja.
- Nyatakan sebatian lengkap, termasuk jenis pengisi dan pemuatan.
- Periksa skru dan tong pada kedudukan paksi yang sepadan.
- Bersetuju tentang pengenalan bahan, kawasan terlindung dan ukuran penerimaan sebelum pengeluaran.
1. Mulakan dengan mekanisme kegagalan
Lelasan daripada pengisi dan pencemaran
Petua penerbangan yang haus dan lubang yang diperbesarkan adalah sebab untuk menyiasat tugas kasar, tetapi nama material pada pesanan pembelian hanyalah sebahagian daripada penyiasatan. Catatkan jenis pengisi, kepekatannya, sumber bahan suapan dan di mana kehilangan bahan paling besar. Bandingkan butiran ini dengan rumusan yang digunakan apabila bahagian asal ditentukan.
Pemuatan pengisi yang meningkat adalah sebab untuk membuka semula semakan bahan. Begitu juga perubahan daripada suapan dara terkawal kepada aliran kitar semula dengan pencemaran yang tidak menentu. Simpan sampel kompaun wakil dan gambar bahagian lama di samping ukuran. Rekod tersebut memberi pembekal sesuatu yang lebih berguna daripada permintaan untuk skru yang lebih keras.
Kakisan dan sentuhan logam memerlukan penyiasatan yang berbeza
Skru suapan dan panduan laras Davis-Standardmembezakan haus kasar, serangan menghakis dan haus pelekat yang disebabkan oleh sentuhan logam. Ia mengenal pasti beberapa sebatian PVC, kalis api yang menghakis dan fluorokarbon sebagai kebimbangan kakisan, manakala penjajaran, kelurusan, keseragaman pemanasan dan permukaan kerja yang tidak sepadan boleh menyumbang kepada kerosakan sentuhan.
Gunakan perbezaan itu untuk memilih penyiasatan, bukannya mendiagnosis masalah lengkap daripada satu gambar. Pitting mengarahkan perhatian ke arah persekitaran kimia dan keadaan permukaan. Pemarkahan tempatan memerlukan semakan mesin dan penjajaran. Kehilangan dimensi secara beransur-ansur merentas zon kerja memerlukan peta haus dan semakan formulasi. Beberapa mekanisme boleh berlaku pada komponen yang sama.
| Kerosakan yang diperhatikan | Bukti untuk dikumpul | Arahan untuk semakan bahan |
|---|---|---|
| Kehilangan hujung penerbangan dan pembesaran lubang | Ukuran paksi dipadankan, sejarah penggubalan dan rekod operasi | Semak tugas kesat dan permukaan terlindung pada kedua-dua bahagian |
| Pitting atau serangan kimia setempat | Kimia sebatian, suhu, mendapan dan gambar permukaan | Semak rintangan kakisan dan perlindungan perlindungan |
| Pemarkahan tempatan atau tanda kenalan | Pemeriksaan kelurusan, sokongan, penjajaran dan pemanasan | Siasat mesin sebelum menyatakan peningkatan aloi |
Jadual adalah panduan pemeriksaan, bukan ambang penggantian. Had penerimaan hendaklah datang daripada lukisan dan penilaian kejuruteraan yang diluluskan oleh mesin. Penerangan kerosakan membantu mengecilkan soalan; ia tidak mewujudkan jawapan material universal.

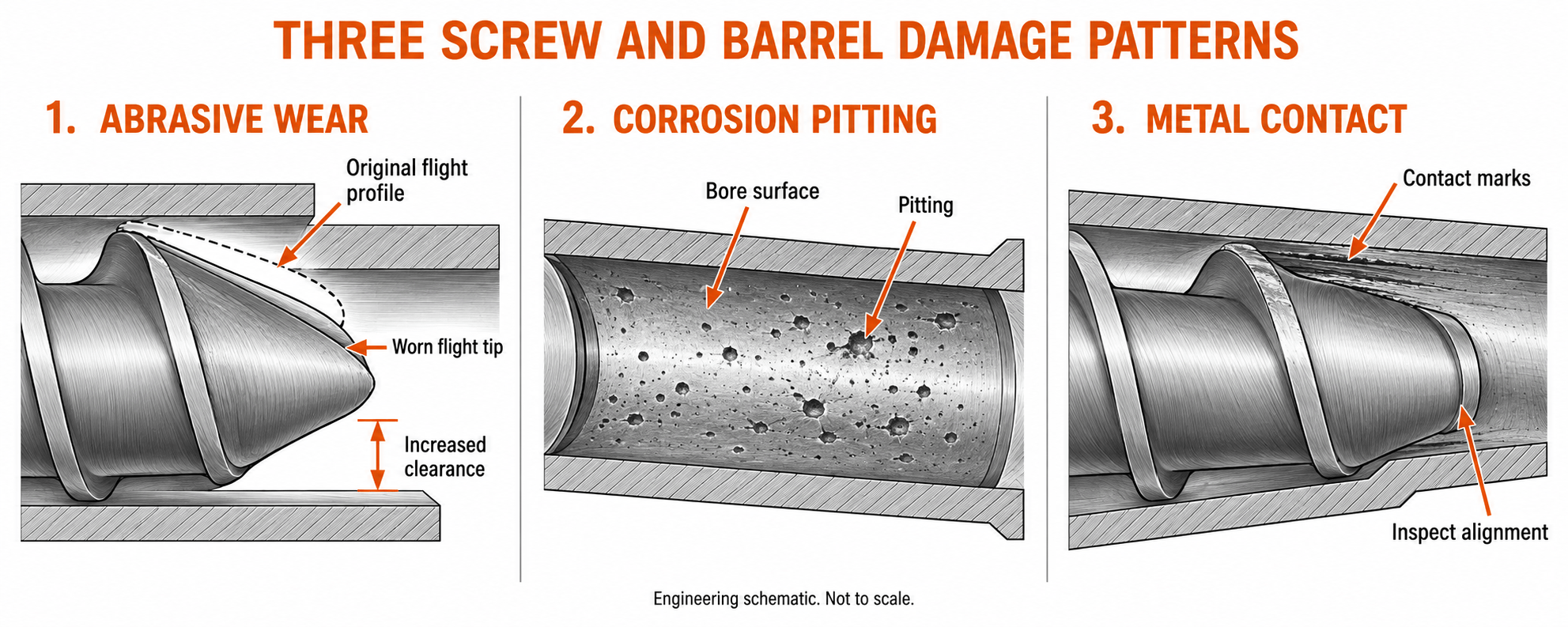

Skema kejuruteraan corak kerosakan. Bukan untuk skala; penampilan permukaan sahaja tidak menentukan punca.
2. Asingkan keluli asas, rawatan permukaan dan aloi kerja
Keluli dan permukaan kerja melakukan kerja yang berbeza
Rawat spesifikasi skru dan tong sebagai penerangan tentang pembinaan. Teras skru mesti membawa beban pemacu. Badan tong menyediakan struktur di sekeliling lubang dan antara mukanya. Permukaan kerja mereka juga mesti sesuai dengan kompaun. Menggabungkan keperluan tersebut ke dalam frasa "keluli tahan haus" menyembunyikan maklumat yang diperlukan oleh pembeli.
Tiga istilah sering muncul dalam petikan, tetapi ia menerangkan perkara yang berbeza. Penamaan seperti 38CrMoAlA mengenal pasti keluli asas. Nitriding mengenal pasti rawatan permukaan. Colmonoy 83 mengenal pasti aloi muka keras. Oleh itu, skru boleh mempunyai tapak 38CrMoAlA dan Colmonoy 83 pada permukaan penerbangan tertentu tanpa perihalan tersebut bercanggah antara satu sama lain.
EJSspesifikasi produk dwilogammenyenaraikan keluli struktur secara berasingan daripada aloi skru dan tong. Ini ialah cara yang berguna untuk membaca petikan: kenal pasti komponen, bahan asas, proses dan kawasan terlindung sebelum membandingkan harganya.
Perlindungan perlindungan adalah penting seperti nama aloi
Tanah penerbangan skru, rusuk penerbangan, akar dan ciri pencampuran adalah permukaan yang berbeza. Penerbangan bermuka keras tidak secara automatik bermakna permukaan sentuhan cair yang lengkap mempunyai perlindungan yang sama. Begitu juga, pelapik lubang tong tidak menggambarkan bahan bebibir, bukaan suapan atau ciri lain di luar lapisan itu.
Minta lukisan yang menandakan kawasan perlindungan. Jika skru lama mengalami kerosakan akar manakala cadangan penggantian hanya menukar aloi hujung penerbangan, cadangan memerlukan perbincangan lain. Perlindungan yang dipilih mesti mencapai permukaan yang gagal.
Nitriding juga memerlukan bahasa yang tepat. Ia mengubah keadaan hampir permukaan keluli; ia bukan pelapik tuang yang berasingan. Bahan asas mungkin kekal sebagai sebahagian daripada binaan yang bersentuhan cair. Elakkan menganggap bahawa komponen yang digambarkan sebagai dirawat mempunyai lapisan aloi bebas yang meliputi setiap permukaan kerja.
Untuk setiap bahagian, minta pernyataan pembinaan dalam susunan ini: keluli asas, keadaan rawatan haba, proses permukaan, aloi berfungsi jika berkenaan, kawasan terlindung dan keperluan pemeriksaan akhir. Urutan itu menjadikan perbezaan antara petikan kelihatan sebelum pesanan dibuat.
3. Keluli asas biasa dan had pemilihannya
Baca gred dalam konteks komponen siap
arusPortfolio bahan EJStermasuk 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, keluli alat D2 dan Hastelloy. Ketersediaan gred tidak menjadikannya lalai untuk setiap skru atau tong. Pembinaan siap dan aplikasi masih menentukan peranannya.
Untuk skru yang dirawat, tanya bagaimana keadaan keluli dan rawatan haba yang dipilih menyokong proses permukaan yang diperlukan. Untuk tong bergaris, bezakan bahan badan daripada aloi gerek. Untuk komponen keluli alat, tanya tentang keadaan sebenar bekalan dan permukaan kerja dan bukannya menganggap bahawa nama gred membuktikan kekerasan tertentu.
| Bahan yang dinamakan oleh EJS | Soalan untuk diselesaikan sebelum membuat pesanan |
|---|---|
| 38CrMoAlA, 34CrAlNi7 atau 31CrMoV9 | Apakah keadaan teras dan rawatan permukaan yang dinyatakan untuk skru ini? |
| 40Cr atau 42CrMo | Adakah ini bahan badan struktur, dan apakah yang melindungi gerek kerja? |
| Keluli alat SKD11 atau D2 | Apakah gred tepat, keadaan rawatan dan pembinaan komponen yang dicadangkan? |
| SKD61 | Bagaimanakah keadaan yang dipilih sesuai dengan suhu dan beban sebenar? |
| Hastelloy | Penamaan aloi khusus yang manakah diperlukan untuk persekitaran kimia? |
Elakkan penggantian gred antarabangsa yang longgar
Jadual rujukan silang berguna untuk komunikasi, tetapi anggaran rakan sejawatannya bukanlah kebenaran untuk menggantikan bahan. Nyatakan gred atau piawaian pentadbiran dan minta pembekal mengenal pasti bahan yang sebenarnya dibekalkan. Jika gred lain dicadangkan, semaknya sebagai penggantian dengan keperluan kimia dan mekanikalnya sendiri.
Ini penting terutamanya apabila petikan menggunakan nama keluarga yang luas. "Keluli alat" dan "aloi nikel" masing-masing menerangkan banyak bahan yang mungkin. Malah nama keluarga komersial yang biasa mungkin memerlukan akhiran gred tertentu. Sijil material harus menyelesaikan pengenalan itu, bukan mengulangi perkataan umum yang sama seperti petikan.
Keputusan pembinaan juga melibatkan hartanah yang bersaing. di dalamnyaperbincangan metalurgi, ENTEK menerangkan sebab teras pembawa beban dan luaran kalis haus mungkin direka bentuk secara berbeza. Itu menyokong penilaian keperluan struktur dan permukaan kerja secara berasingan. Ia tidak menetapkan bahawa pembinaan proprietari pengeluar lain ialah produk EJS.
4. Apakah perubahan pembinaan nitriding, krom dan dwilogam
Bandingkan proses dan kawasan yang dilindunginya
Perbandingan proses hanya berguna apabila petikan menyatakan tempat proses itu digunakan. Nitriding mengubah kawasan berhampiran permukaan keluli. Penyaduran Chrome menambah deposit. Kimpalan muka keras menambah aloi yang berfungsi pada permukaan terpilih. Tong dwilogam menggabungkan badannya dengan aloi gerek yang berfungsi. Ini adalah binaan yang berbeza, bukan nama yang boleh ditukar ganti untuk salutan.
EJS mengenal pasti gas nitriding padanyahalaman laras skru nitrided. Ianyapanduan bahanmenerangkan muka keras PTA untuk skru, tuangan emparan untuk pelapik tong dan penyaduran krom sebagai rawatan berasingan. Baca huraian tersebut bersama-sama lukisan untuk susunan sebenar.
| Pembinaan | Apa yang berubah | Apa yang mesti dikenal pasti oleh spesifikasi |
|---|---|---|
| Nitriding | Keadaan hampir permukaan keluli | Kawasan rawatan, kaedah kekerasan dan definisi kedalaman kes yang dipersetujui |
| Penyaduran krom | Lapisan permukaan termendap | Lokasi, ketebalan siap, kemasan dan kriteria pemeriksaan |
| Skru muka keras | Ditambah aloi pada permukaan skru yang ditentukan | Gred aloi, liputan, deposit siap dan geometri |
| Lapisan tong dwilogam | Aloi yang berfungsi di dalam badan tong struktur | Aloi gerek, laluan pembuatan dan keperluan lapisan siap |
Dimensi siap dan definisi lapisan mesti bersetuju
Halaman produk dwilogam EJS menyenaraikan ketebalan aloi skru1.0 hingga 1.5 mmuntuk pilihan Ni60, Colmonoy 56 dan Colmonoy 83nya. Julat yang diterbitkan itu adalah titik permulaan yang berguna, tetapi pesanan itu harus menyatakan keperluan siap untuk komponen sebenar. Lapisan yang didepositkan sebelum pemesinan bukanlah lapisan yang tinggal secara automatik pada bahagian siap.Sumber: meja skru dwilogam EJS.
Disiplin yang sama digunakan untuk kes nitrided: nyatakan bagaimana kedalaman ditakrifkan dan diukur. Bacaan kekerasan permukaan tidak dapat menggambarkan profil kekerasan yang lengkap di bawahnya. Untuk lapisan tong, nyatakan gred dan keadaan siap dan bukannya menetapkan satu ketebalan kepada setiap geometri aloi dan tong.
Pembeli yang membandingkan kedua-dua pembinaan boleh menggunakanPanduan bimetal EJS berbanding nitrideduntuk pertukaran yang lebih luas. Di sini, soalan pemilihan adalah lebih sempit: proses manakah yang melindungi permukaan yang terdedah kepada perumusan ini, dan bagaimanakah perlindungan siap akan disahkan?
5. Bandingkan gred aloi melebihi kekerasan
Simpan skru dan aloi tong dalam jadual berasingan
EJS menamakan Ni60, Colmonoy 56 dan Colmonoy 83 untuk skru, dan EJS01 melalui EJS04 untuk aloi tong. Simpan kumpulan tersebut berasingan semasa menyemak petikan. Gred muka keras skru dan gred pelapik tong menerangkan komponen dan keadaan pembuatan yang berbeza.Sumber: jadual aloi EJS.
| Aloi skru | Perkara untuk dibandingkan dalam cadangan |
|---|---|
| Ni60 | Aloi yang dibekalkan tepat, kawasan terlindung dan kesesuaian untuk kompaun yang dinyatakan |
| Colmonoy 56 | Penetapan pembekal, keadaan terdeposit dan keperluan permukaan kerja |
| Colmonoy 83 | Pembinaan yang mengandungi karbida, keadaan deposit dan kesesuaian untuk tugas kasar |
| Aloi tong | Penilaian haus/kakisan relatif terbitan EJS |
|---|---|
| EJS01 | Sangat baik / baik |
| EJS02 | Baik / sangat baik |
| EJS03 | Sangat baik / sangat baik |
| EJS04 | Cemerlang / sangat baik |
Penarafan ini menghasilkan semula perbandingan kualitatif EJS, bukan keputusan ujian piawai. Mereka membantu memulakan perbincangan; mereka tidak menetapkan kadar haus yang diukur, had rintangan kimia atau pengganda hayat perkhidmatan.Sumber: jadual tong EJS dan legenda rating.
Contoh berguna dari pengeluar aloi
Helaian data teknikal Colmonoy 83 September 2025 Wall Colmonoy menerangkan tungsten karbida dalam matriks nikel-kromium-tungsten. Ia memberikan julat kekerasan tindanan sebanyakHRC 45 hingga 55 untuk gred serbuk -150+53 µm, danHRC 43 hingga 57 untuk gred serbuk -180+63 µm. Ini adalah julat deposit pengilang aloi untuk gred serbuk yang dinyatakan, bukan ukuran penerimaan daripada skru siap EJS.Sumber: helaian data teknikal Colmonoy 83.
Struktur yang mengandungi karbida menerangkan mengapa kekerasan pukal sahaja adalah perbandingan yang tidak lengkap. Tanya tentang juzuk yang menahan haus, matriks, keadaan deposit dan aplikasi. Dua aloi dengan kekerasan pukal yang sama masih memerlukan penilaian kejuruteraan yang berbeza.
Tentukan ujian, bukan hanya nombor
ASTM E18meliputi ujian kekerasan Rockwell dan memberi amaran bahawa bacaan di satu lokasi mungkin tidak mewakili keseluruhan bahagian.ASTM E384meliputi kekerasan mikroindentasi dan penilaian variasi kekerasan pada jarak yang kecil. Itu adalah soalan ukuran yang berbeza: bacaan pukal dan profil merentasi wilayah yang dirawat memberikan maklumat yang berbeza.
Untuk perbandingan yang kasar,ASTM G65melaporkan keputusan ujian pasir kering/roda getah sebagai kehilangan isipadu dalam milimeter padu di bawah prosedur yang ditetapkan. Kehilangan yang lebih rendah menunjukkan rintangan yang lebih besar dalam ujian itu. Piawaian ini juga memberi amaran supaya tidak menganggap keputusannya sebagai ramalan yang tepat untuk persekitaran operasi tertentu.
Jika pembekal membekalkan data ujian, bandingkan kaedah, prosedur dan keadaan spesimen yang sama. Tiada satu pun daripada piawaian ini mengubah nama aloi menjadi hayat operasi yang terjamin, dan menamakan piawaian itu tidak membuktikan bahawa penghantaran tertentu telah diuji kepadanya.
6. Padankan sistem bahan dengan rumusan sebenar
Beri pembekal kompaun, bukan sahaja keluarga resin
Perihalan pembelian "tong skru PP" tidak lengkap apabila mesin memproses mengisi PP. Nyatakan gred resin, identiti pengisi dan pemuatan, bahan tambahan, pecahan kitar semula dan jangkaan perubahan antara produk. Terangkan sama ada penggantian mesti meliputi satu formulasi stabil atau beberapa tugas pada baris yang sama.
Asingkan maklumat rumusan daripada maklumat pengendalian. Semakan bahan juga memerlukan suhu proses sebenar, julat kelajuan larian, maklumat tekanan jika tersedia dan sejarah kerosakan. Keluarga resin nominal tidak memberitahu pembekal permukaan mana yang telah rosak atau sama ada mesin mengalami kerosakan sentuhan.
| Kewajipan sebenar | Soalan yang mengubah pilihan |
|---|---|
| Damar yang bersih dan tidak diisi | Adakah pembinaan sedia ada menunjukkan prestasi yang boleh diterima, dan adakah penggantian itu mengekalkan spesifikasi yang diluluskan? |
| Sebatian berisi mineral atau kaca | Apakah pengisi dan pemuatan yang ada, dan di manakah kehilangan dimensi tertumpu? |
| PVC atau formulasi dengan bahan tambahan yang berpotensi menghakis | Apakah kimia, suhu dan mendapan yang mengiringi kerosakan yang diperhatikan? |
| Suapan kitar semula | Sejauh manakah kestabilan komposisi, kawalan pencemaran dan keadaan kelompok ke kelompok? |
| Perkhidmatan suhu tinggi atau memerlukan bahan kimia | Pembinaan aloi dan permukaan yang manakah sesuai dengan persekitaran sebenar? |
Matriks menyusun maklumat yang diperlukan untuk cadangan. Ia sengaja mengelak daripada memberikan satu aloi kepada setiap keluarga resin. Davis-Standardmemakai bimbinganmenyokong mempertimbangkan kedua-dua kewajipan kasar dan menghakis, bersama-sama dengan keadaan mesin.
Perubahan dalam stok suapan boleh membatalkan pengesyoran lama
Simpan formulasi asal yang diluluskan dengan spesifikasi bahan. Jika pemuatan pengisi meningkat atau aliran kitar semula berubah, pengesyoran lama harus dikaji semula terhadap keadaan baharu. Komponen mungkin dibuat dengan betul mengikut spesifikasi lama dan masih tidak sesuai untuk tugas yang disemak.
Untuk bahan yang memerlukan bahan kimia, sediakan polimer yang tepat dan bahan tambahan yang berkaitan. ENTEK'sbimbingan metalurgimembincangkan tuntutan berasingan bagi kakisan dan lelasan yang teruk. Jangan tafsirkannya sebagai cadangan menyeluruh untuk setiap fluoropolimer atau sebagai bukti bahawa mana-mana aloi nikel boleh ditukar ganti dengan yang lain.
Jika permohonan melibatkan hubungan makanan atau keperluan farmaseutikal, kenal pasti keperluan tersebut dalam siasatan dan nyatakan dokumen yang diperlukan. Nama keluli, rawatan permukaan atau perihalan produk am tidak mewujudkan pensijilan atau pematuhan untuk pemasangan siap.
7. Periksa pasangan dan mesin sebelum menaik taraf aloi
Perspektif kilang: menukar permintaan kekerasan menjadi spesifikasi yang boleh diukur
Pada projek penggantian skru tunggal 90 mm nominal kami, permintaan pertama pembeli adalah untuk kekerasan yang lebih tinggi. Saya bermula dengan formulasi PP lengkap, yang mengandungi 30% kalsium karbonat mengikut berat, kemudian menyemak lukisan asal dan dimensi skru dan tong yang haus. Perintah kerja itu memastikan perbincangan bahan terikat dengan mesin sebenar.
Saya memetakan ukuran skru dan tong kepada kedudukan paksi yang sepadan. Mengukur penerbangan skru pada satu kedudukan dan membandingkannya dengan ukuran lubang di tempat lain tidak akan menggambarkan kesesuaian tempatan. Bacaan bahagian pemeteran menunjukkan bahawa penggantian diperlukan untuk memulihkan kelegaan lukisan serta menyediakan bahan kerja yang dipilih.
Kami menentukan skru dan tong secara berasingan. Skru menggunakan pangkalan 38CrMoAlA dengan muka keras penerbangan Colmonoy 83; tong itu menggunakan badan 42CrMo dengan lapisan EJS04. Saya menyertakan kawasan terlindung dan keperluan pemeriksaan dengan penerangan bahan. Itu menjadikan cadangan itu lebih tepat daripada janji umum kekerasan yang lebih tinggi.
Untuk penerimaan, saya menganggap dimensi dan pengenalan bahan sebagai semakan berasingan. Nama aloi yang betul tidak akan menjadikan diameter yang salah boleh diterima. Begitu juga, komponen boleh memenuhi dimensinya tanpa membuktikan bahawa aloi kerja yang ditentukan telah dibekalkan. Kedua-dua keperluan adalah milik pesanan.
Projek ini juga mengukuhkan had pada pengukuran satu titik. Keputusan di stesen bahagian pemeteran menunjukkan kelegaan di sana. Saya memerlukan kedudukan paksi dan antara muka mesin yang lain untuk diperiksa secara berasingan. Pembeli harus menggunakan perbezaan yang sama apabila membaca laporan pemeriksaan: kenal pasti perkara yang diukur, di mana ia diukur dan keperluan lukisan yang ditanganinya.
Pengukuran projek: memulihkan kelegaan sejuk yang ditentukan
Di stesen bahagian pemeteran yang haus, penerbangan skru diameter luar adalah89.65 mmdan lubang tong adalah90.25 mm. Kelegaan jejari sejuk yang dikira ialah:
(90.25 − 89.65) ÷ 2 = 0.30 mm
Lukisan yang diluluskan dinyatakan0.10 mmdi stesen itu. Semasa penerimaan dimensi, penerbangan skru baharu diukur89.95 mm, dan lubang baru yang sepadan diukur90.15 mm:
(90.15 − 89.95) ÷ 2 = 0.10 mm
| Pengukuran di stesen paksi yang sama | Sepasang lusuh | pasangan baru |
|---|---|---|
| Skru penerbangan diameter luar | 89.65 mm | 89.95 mm |
| Diameter lubang tong | 90.25 mm | 90.15 mm |
| Kelegaan jejari sejuk dikira | 0.30 mm | 0.10 mm |
Sumber: Pengukuran projek penggantian PP yang diisi EJS Industry dan keperluan lukisan yang diluluskan.
Penggantian memulihkan pelepasan sejuk yang ditentukan di stesen itu, mengurangkannya sebanyak0.20 mm. Hasil dimensi itu berbeza daripada hasil prestasi pengendalian. Kapasiti, kelajuan skru, suhu cair dan ukuran haus seterusnya menyediakan rekod operasi yang diperlukan untuk menilai penggantian dalam perkhidmatan.
Simpan pelepasan sejuk dan tingkah laku berlari berasingan
Pengiraan di atas membahagikan beza diameter dengan dua. Ia menerangkan kelegaan jejari nominal untuk bahagian bulatan yang sepadan; ia bukan ukuran jurang pada setiap titik di sekeliling pemasangan sipi atau rosak. The0.10 mmangka kepunyaan lukisan projek ini, bukan tetapan universal untuk semua mesin 90 mm.
Periksa penjajaran mesin, kelurusan, sokongan tong dan keadaan pemanasan sebelum menganggap naik taraf aloi sebagai ubat lengkap. Pemeriksaan ini mengikut kebimbangan memakai sentuhan yang diterangkan olehDavis-Standard. Permukaan yang lebih tahan haus tidak dapat membetulkan pemasangan yang memaksa skru menentang lubang.
Untuk pengukuran berterusan dan perancangan alat ganti,Panduan hayat perkhidmatan EJSmenerangkan cara menggunakan garis dasar dan mengulang ukuran. Simpan sejarah kehausan itu dengan rekod penggubalan supaya keputusan penting seterusnya mempunyai bukti di sebaliknya.
8. Letakkan spesifikasi bahan yang boleh disahkan pada pesanan
Bina pesanan daripada keperluan yang boleh disemak oleh pasukan penerima
Tulis keperluan skru dan tong pada garisan berasingan. Setiap komponen harus mempunyai bahan asas yang boleh dikenal pasti, pembinaan permukaan kerja dan asas penerimaan. Elakkan perintah yang menamakan satu aloi dan meninggalkan komponen lain hanya digambarkan sebagai "tong sepadan."
Gunakan urutan ini semasa menyediakan siasatan teknikal:
- Kenal pasti mesin dan pasangkan skru dan lukisan tong yang diluluskan, termasuk semakan yang digunakan untuk pesanan.
- Nyatakan formulasi lengkap dan tugas operasi, dengan kerosakan bahagian lama dan peta ukuran jika ada.
- Nyatakan keluli asas dan keadaan bagi setiap komponen, atau minta cadangan yang dikenal pasti dengan jelas untuk kelulusan.
- Kenal pasti muka keras skru dan pelapik tong secara berasingan, dengan proses pembuatan dan permukaan terlindung.
- Bersetuju tentang keperluan lapisan siap atau keperluan kotak nitrided yang ditentukan, serta kaedah kekerasan dan lokasi pengukuran.
- Senaraikan dimensi akhir, antara muka dan rekod pemeriksaan yang diperlukan untuk menerima bahagian.
- Kekalkan dimensi yang diterima sebagai garis dasar pemasangan untuk pemeriksaan haus kemudian.
Urutan itu juga menjadikan petikan lebih mudah untuk dibandingkan. Jika satu cadangan menukar keluli asas, satu lagi menukar hanya hardfacing penerbangan, dan satu pertiga menggantikan kedua-dua permukaan kerja, ia adalah tawaran teknikal yang berbeza. Selesaikan perbezaan tersebut sebelum membandingkan jumlah harga.
Rekod bahan dan maklumat hubungan
EJS menyatakan bahawa tong skru yang dibekalkan termasuk laporan pemeriksaan dan sijil bahan. Gunakan dokumen tersebut untuk menyambungkan spesifikasi yang dipersetujui dengan komponen yang dihantar: pengenalan bahan dan laporan dimensi menjawab soalan penerimaan yang berbeza.Sumber: perihalan pemeriksaan kualiti EJS.
Untuk antara muka yang lebih luas dan semakan pembelian, gunakanpanduan pembeli tong skru extruder. Untuk semakan bahan dengan EJS, hantar lukisan mesin, formulasi dan bukti bahagian lama kesales@ejsscrewbarrel.com, atau hubungi+86-574-83065911. Alamat pejabat E.J.S Industry Co., Ltd. ialah55 Dongdu Road, Daerah Haishu, Ningbo, China. Sumber: halaman hubungan EJS.
Sertakan permohonan dan dokumen yang anda perlukan dengan pertanyaan pertama. Sebut harga kemudiannya boleh mengenal pasti pembinaan yang dicadangkan dan bukti yang diperlukan untuk penerimaan, dan bukannya meminta anda memilih antara nombor kekerasan yang tidak dapat dijelaskan.
9. Soalan lazim
Skru dan tong penyemperit diperbuat daripada apa?
Pembinaan boleh menggabungkan keluli struktur dengan permukaan yang dirawat, skru muka keras atau lapisan tong. Kenal pasti bahan asas setiap komponen dan permukaan kerja secara berasingan. EJS menyenaraikan keluli termasuk 38CrMoAlA dan 42CrMo, ditambah dengan aloi skru dan tong yang dinamakan dalamspesifikasi dwilogam.
Adakah 38CrMoAlA lebih baik daripada tong skru dwilogam?
Mereka menerangkan perkara yang berbeza. 38CrMoAlA ialah keluli asas, manakala dwilogam menerangkan pembinaan dengan aloi yang berfungsi. Skru boleh menggunakan asas 38CrMoAlA dan aloi tambahan pada penerbangannya. Bandingkan pembinaan lengkap untuk tugas sebenar, bukan dua penggal secara berasingan.
Adakah kekerasan yang lebih tinggi sentiasa bermakna rintangan haus yang lebih baik?
Tidak. Pertimbangkan struktur aloi, kawasan terlindung, keadaan mendapan dan mekanisme haus.ASTM G65menilai lelasan melalui kehilangan isipadu di bawah keadaan ujian yang ditetapkan, manakalaASTM E18menangani kekerasan Rockwell. Pengukuran sahaja tidak meramalkan hayat operasi pemasangan lengkap.
Adakah skru dan tong mesti menggunakan aloi yang sama?
Tidak. Ia mesti membentuk pasangan kerja yang sesuai, tetapi skru muka keras dan lapisan tong boleh menjadi bahan yang berbeza. Projek PP kami yang diisi menggunakan Colmonoy 83 penerbangan hardfacing dengan lapisan tong EJS04. Semak keserasian bahan, keadaan permukaan dan kesesuaian yang ditentukan bersama.
Sekiranya pengisi atau perubahan suapan kitar semula mencetuskan semakan bahan?
ya. Sediakan formulasi yang telah disemak, pemuatan pengisi, kawalan bahan suapan dan keadaan operasi. Bandingkan perubahan tersebut dengan duti yang digunakan untuk pemilihan asal. Simpan rekod ukuran dan kerosakan bahagian lama supaya semakan boleh menangani permukaan yang terjejas dan bukannya menggunakan aloi yang lebih keras.
Apakah dokumen yang perlu disertakan dengan spesifikasi bahan?
Minta pengenalan bahan dan rekod pemeriksaan yang dipersetujui untuk setiap bahagian. Perintah itu juga harus menentukan kawasan terlindung, keperluan proses permukaan dan lokasi pengukuran. EJShalaman produkmenyatakan bahawa laporan pemeriksaan dan sijil bahan mengiringi tong skru yang dibekalkan; tentukan skop khusus projek sebelum pengeluaran.
